カットレスベアリングCutless Bearing
  |
|
 |
|
| ㈱サンテムは、カットレスベアリングのメーカーで、５０年以上の製造実績。 | |
 ・水中での金属との摩擦係数が極めて小さく、理想的なベアリングです。 ・摩擦が少なく長持ちします。 ・防振・防音・緩衝などの効果があります。 ・ベアリングの命取りでもあるゴムの膨潤トラブルやシェルとゴムとの剥離問題を解決しました。 |
|
 ・各種ポンプ類の軸受 ・船舶関係のスクリューシャフト軸受 ・攪拌機の軸受 ・その他 |
|

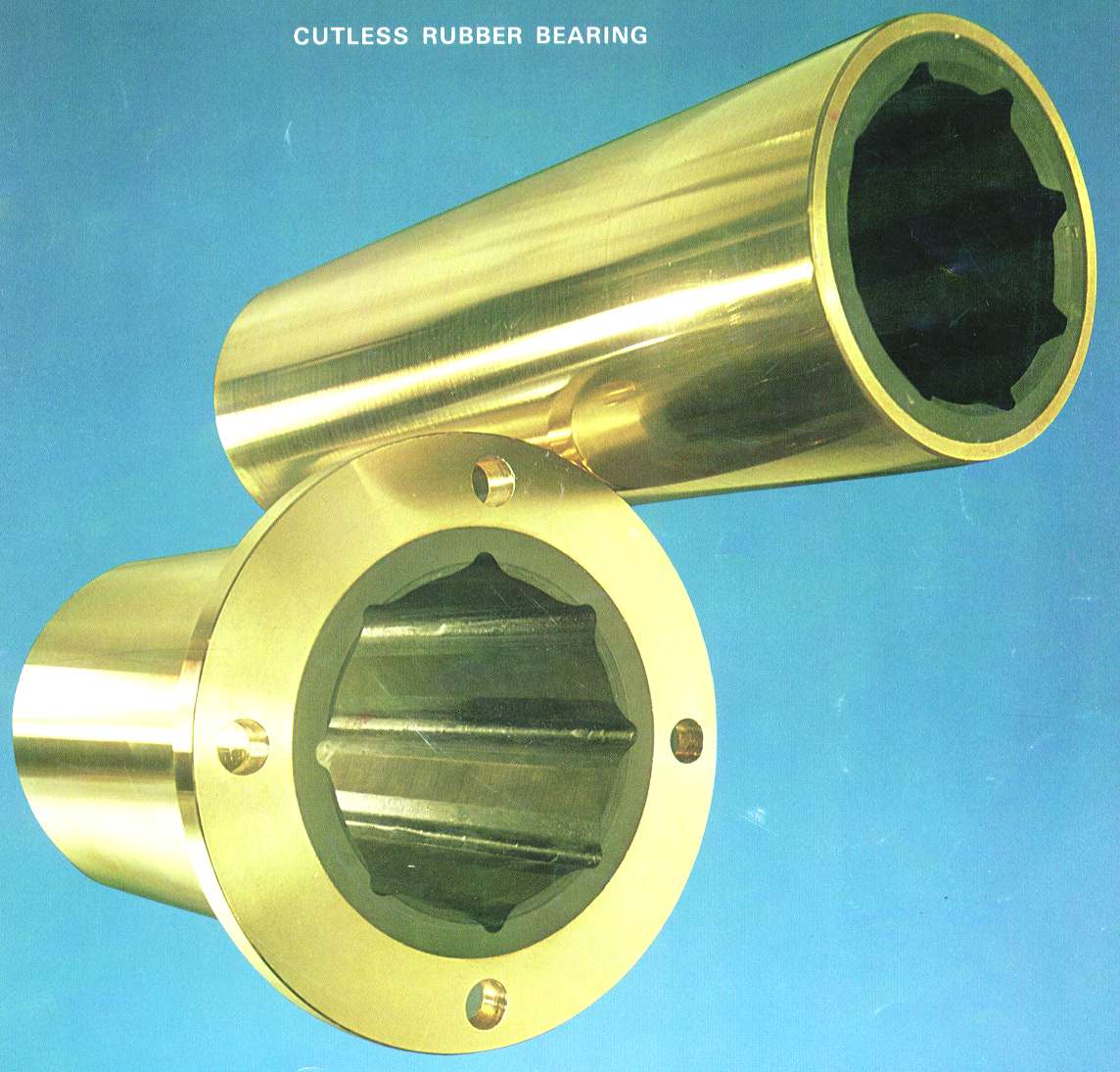

 カットレスベアリングは、受圧面に軟質ゴムを使用し外部を金属外筒で補強した構造のものです。 金属外筒（シェル）の内面にゴムを加硫接着させ、軸に平行な一定した数本の溝を加工した 形状のものです。（その溝に潤滑水が供給されます。） ベアリングボックスへの固定を便利にする為に、フランジ付きのシェルも製作出来ます。 |
|
|
|
|
|
|
|
 |
|

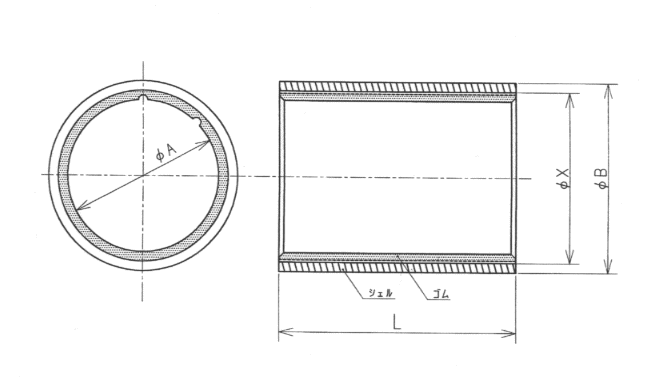

| ストレートタイプ |  |

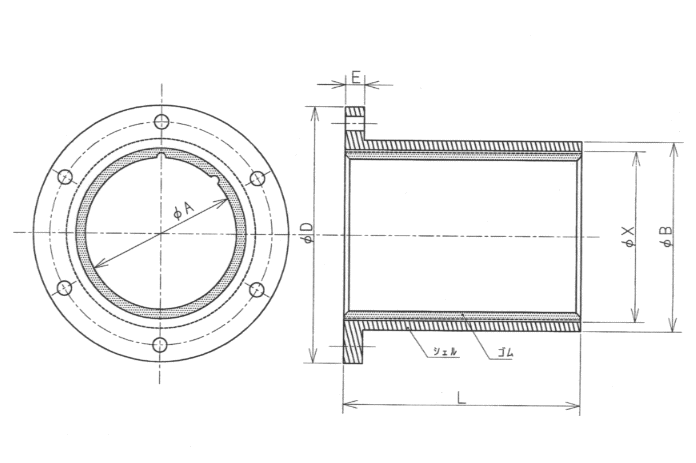

| フランジタイプ |
 |
| ＜設計条件＞ １．基準寸法 ストレートタイプ：ゴム内径（φＡ）×シェル内径（φＸ）×シェル外径（φＢ）×長さ（Ｌ） フランジタイプ ：ゴム内径（φＡ）×シェル内径（φＸ）×シェル外径（φＢ）×フランジ径（φＤ） ×フランジ厚（Ｅ）×長さ（Ｌ） ２．シェル材質（例：ＴＭ－１、ＣＡＣ関係、ＳＣＳ関係、ＳＵＳ関係） ３．個数 ４．使用条件 １）使用装置（例：ポンプ（メーカー名）、船舶、その他） ２）軸（シャフト）回転数 ３）潤滑水の種類（例：水道水、海水、その他）と潤滑水温度 ４）その他特記 |
|
